接触角测量仪／KZS-A4系列

普通型／手动型/为各大企业材料测试定制／

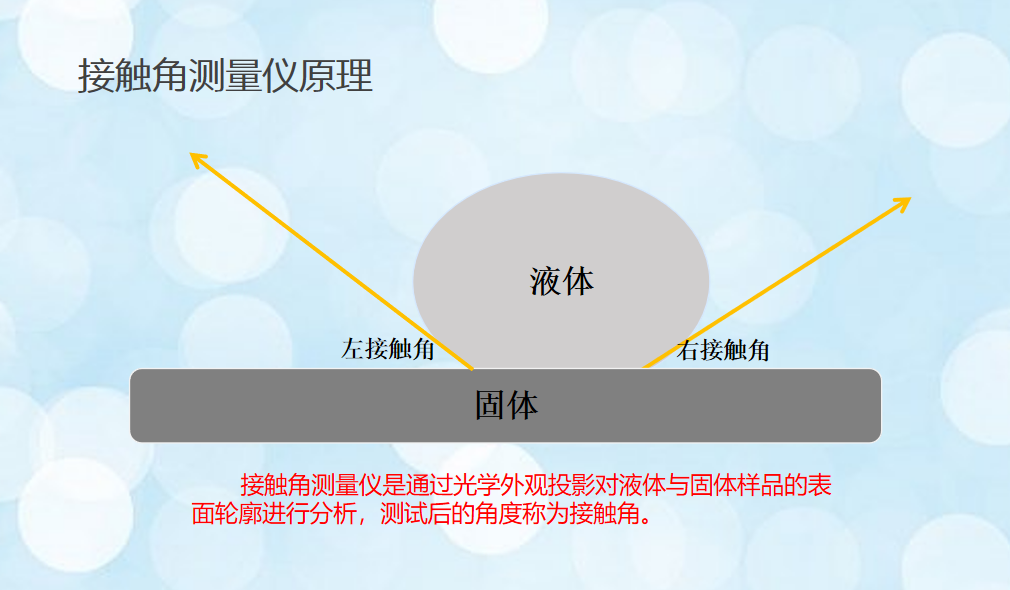

设备原理Principle of Equipment

通过设备硬件的三点一线（光学系统；注液系统；光源系统），用光学投影的原理，对液体与固体样品的轮廓进行专业的分析！

设备介绍Introduction of Equipment

注液系统：国际标准化注液系统(可拓展多单元)

          直入式单元：避免走管路有气泡，影像注液精度，

          模块化软体控制滴液：滴液与吸液都由软件精密控制

          滴液精度：0.01ul 最小滴液量：0.03ul

          针头：标准0.51mm

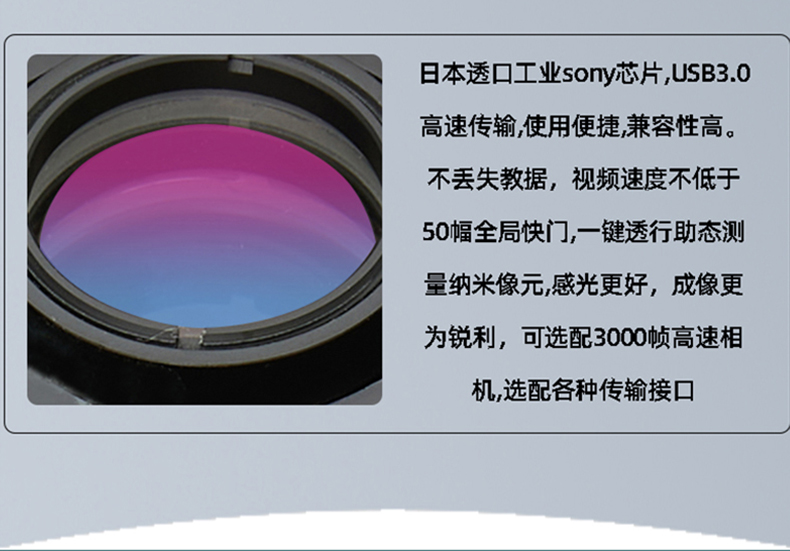

光学系统：无失真成像系统

          无失真远芯变倍变焦镜头

          定制版相机：日本进口芯片

          帧率：＞50帧/s（可拓展60帧、100帧、300帧、1000帧）

          像素:500万

          加装微距调节：焦距调节更加便捷

          加装光学系统保护罩：避免光学系统被撞击或被非专业人士调节

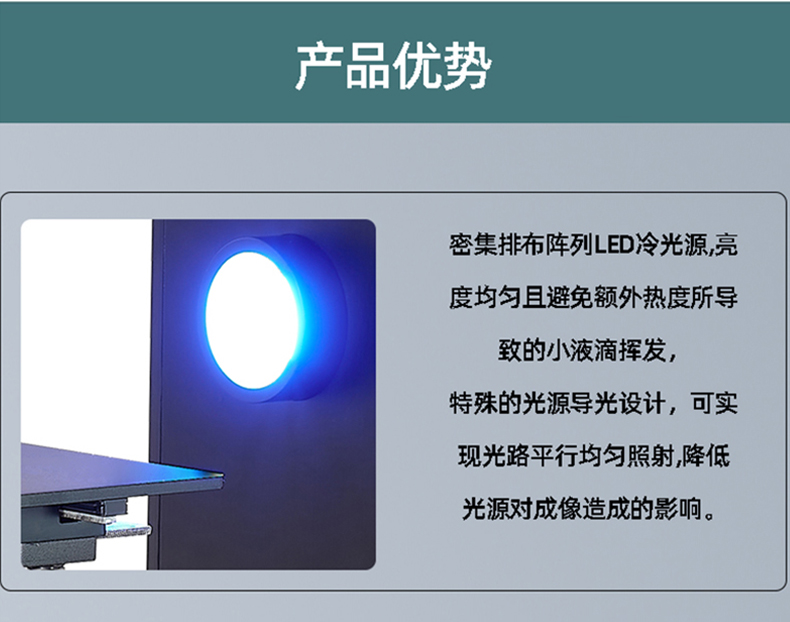

光源系统：工业级光源系统

          单波长LED光源：光路更加均匀，更加稳定

          工业级冷光系统：防止加快水滴挥发

          自动补光调节系统

          承诺光源使用寿命：50000小时以上

三维平台：X Y Z三轴移动

          精度：0.1mm

          X轴行程：0—35mm

          Y轴行程：0---50mm

          Z轴行程：0---55mm

特征和优势 Features & Benefits

硬件

滴液部分：标准化直入式微量滴液装置;  滴液精度0.01ul；自动滴液； 可拓展多液法；标准定制版微量进液器；模块化滴液系统（软件控制）；

光学系统：0.7*4.5工业级光学镜头；光学系统可连续变倍变焦；无失真远芯工业级光学镜头；超高速工业相机（50帧/s — 1000帧/s可选）；标准化的光学成像系统（软件控制）

光源系统：LED单波长工业级光路；冷光源系统；使用寿命50000小时以上；自动补光系统；

软件：

          滴液系统：软件控制；自动定量滴液；自动定量吸液；最小滴液量0.05ul

表面能/张力测试：0.01-2000mN/m；精度：0.01 mN/m

产品应用：精准的球面测试；曲面测试；凹凸面等不规则产品

标准式计算公式：⊙/2（圆环法）；L-Y方程法

测量步骤：一键式测量（自动截图-自动找基线-自动取点-自动拟合-自动计算-自动判定产品NG与OK-自动生成报告）

设备测量功能：接触角测试；表面能测试；表面张力测试

水滴角测试功能：静态接触角测试；动态接触角测试；视频接触角测试；滚动角测试；前进角后退角测试；表面能测试；表/界面张力测试

拓展功能：俘泡法；高温测量法；包覆纤维法

分辨率精度：0.001°

测量范围：0-180°

服务：

1. 大量库存，现货供应

2. 超长质保24个月

3. 驻场进行专业的技术指导与培训服务

4. 软件终身免费升级

5. 终身提供相关设备技术支持与保养维护服务

6. 承诺我司接触角测量仪能与任何一家进口接触角设备对比数据精准度与超控性能

任务和应用举例 Tasks and Applications

· 液体在固体表面接触角的测量（润湿角／水滴角）；

· 固体表面自由能/表面张力的测量分析；

· 润湿性表征，包括液体在固体表面的铺展/渗透等动态过程的测量和分析；

· 液体在固体表面的可印刷性、粘附/粘结性测量分析；

· 固体表面（经过清洗过程后）的洁净度（cleaniliness），或经过表面处理（如经过等离子体处理）后效果的测量和评估；

· 固体表面的疏水性（固体镀膜后水滴角测试+搭配耐摩擦一起监控）；

· 前进角后退角测试（将液体不断扩张与不断收缩）

· 滚动角测试（将平台进行倾斜，分析固体与液体之间不在水平面时的能量）

测量方法 Measuring Methods

· 座滴（Sessile Drop）法。（接触角／润湿角测试）

· 悬滴（Pendant Drop）法。（表／界面张力测试）

· 虏泡（Captive bubble me thod）法。（石油的接触角分析）

· 包覆纤维（Wetted fiber）法。（单根纤维的测试）

· 纤维座滴（Sessle fiber drop）法。 （片状纤维的测试）

可选配置、配件和扩展功能 Accessories & Extensions

包括接触角测量和固体表面自由能测量分析；

包括表面张力/界面张力的测量功能；

包括拓展滚动角与高低温接触角的精确测量功能；

· 高速升级：将相机速度从标配的25fps升高到300fps，使其更适合高速动态测量的需求；

· 选配多套手动加液系统：精密微分头驱动，可装载精密玻璃注射器或一次性塑料注射器，用于同时采用多种液体的测量（如固体表面自由能的测量）；

· 高精度光学/石英玻璃器皿和J-型针管（用于界面张力测量或/和采用气泡法或上升悬滴法）；

· 测量功能优化：倾斜平台拓展，高温平台拓展，

主要技术参数

接触角测量：

· 范围：0 ～ 180°

· 精度：< 0.1°

· 分辨率：0.001°

· 重复测量精度：0.001°

表面/界面张力测量：

· 范围：0.01 ～ 2000 mN/m

· 精度：< 0.01（相对于测量值，采用悬滴法时）

· 分辨率：0.01 mN/m或0.01%（采用悬滴法时）

· 滴液方式：软件自由控制自动滴液；精度：0.01ul

可测最大样品尺寸：

· 12寸以内（可拓展）

仪器尺寸和重量：

· 600mm (L) x 200mm (W) x 540mm (H), 15KG
