专业针对手机电子行业研制／为行业标准而制造／

设备原理Principle of Equipment

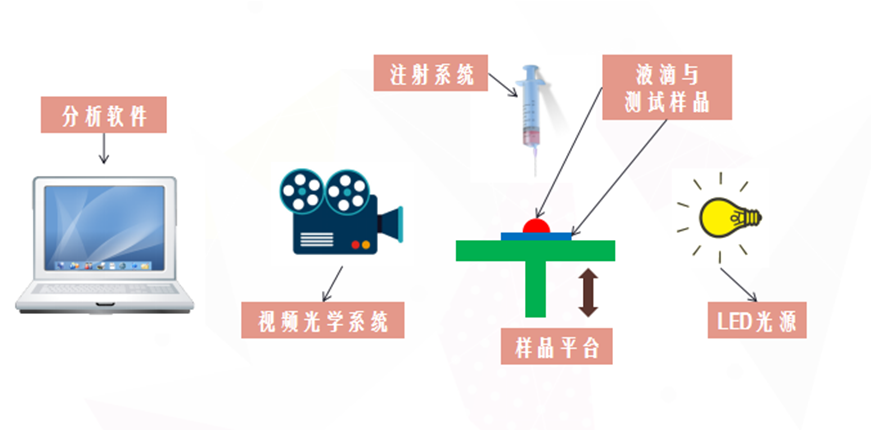

通过设备硬件的三点一线（光学系统；注液系统；光源系统），用光学投影的原理，对液体与固体样品的轮廓进行专业的分析！

设备介绍Introduction of Equipment

注液系统：国际标准化注液系统(手动)

          直入式单元：避免走管路有气泡，影像注液精度，

          滴液精度：0.1ul

          针头：标准0.51mm

光学系统：无失真成像系统

          无失真远芯变倍镜头

          定制版相机：日本进口芯片

          帧率：＞25帧/s（可拓展60帧、100帧、300帧、1000帧）

光源系统：工业级光源系统

          单波长LED光源：光路更加均匀，更加稳定

          工业级冷光系统：防止加快水滴挥发

          承诺光源使用寿命：50000小时以上

三维平台：X Y Z三轴移动(可拆卸温控平台:常温--120度可调)

          X轴行程：0—35mm

          Y轴行程：0---50mm

          Z轴行程：0---55mm

特征和优势 Features & Benefits

· 基础入门型：基本配置 + 优异品质 + 行业标准

· 产品质检：品质监控；与客户确保数据一致（客户使用高端标准设备）

· SurfaceMeter Elements™软件：便捷性 + 高精度；

· 操控性：全自动一键式操控，（自动找基准线--自动拟合—自动生成数据    —自动判定结果—自动判定均匀性）

· 手动水平测量，手动斜面测量，宽高法（圆环法），人工切线法，椭圆法（五点法）

· 0.7 * 4.5变倍镜头；

· 图文并茂的数据报告

· LED工业级冷光源：可连续使用50000小时以上

· 测量分辨率：0.01°

· 重复测量精度：0.01°

· 滴液精度0.1ul

· 质保：24个月

任务和应用举例 Tasks and Applications

· 液体在固体表面接触角的测量；

· 固体表面自由能/表面张力的测量分析；

· 润湿性表征，包括液体在固体表面的铺展/渗透等动态过程的测量和分析；

· 液体在固体表面的可印刷性、粘附/粘结性测量分析；

· 固体表面（经过清洗过程后）的洁净度（cleaniliness），或经过表面处理（如经过等离子体处理）后效果的测量和评估；

· 固体表面的疏水性（固体镀膜后水滴角测试+搭配耐摩擦一起监控）；

测量方法 Measuring Methods

· 座滴（Sessile Drop）法。（水滴角常规）

· 悬滴（Pendant Drop）法。（表／界面张力测试）

· 插入（insert）法（测量固态石油专用）

可选配置、配件和扩展功能 Accessories & Extensions

· Fed-A1：包括接触角测量和固体表面自由能测量分析；

· Fed-A1：可拓展表面张力/界面张力的测量功能；

· 高速升级：将相机速度从标配的25fps升高到1000fps，使其更适合高速动态测量的需求；

· 选配多套手动加液系统：精密微分头驱动，可装载精密玻璃注射器或一次性塑料注射器，用于同时采用多种液体的测量（如固体表面自由能的测量）；

高精度光学/石英玻璃器皿和J-型针管（用于界面张力测量或/和采用气泡法或上升悬滴法）；

应用application

·    液体在固体表面的接触角和润湿性：包括静态接触角，动态接触角（前进/后退接触角），接触角滞后性等；

·    液滴在固体表面的起始滑动角（或滚动角），滑动速度；

·    液体在固体表面的铺展、渗透/吸收等润湿行为；

·    固体表面自由能（surface free energy），及其各种分子相互作用力（如极性/非极性）的贡献；

·    液体在固体表面的粘结力（adhesion）、滞留力（retention）等；

·    固体表面在经过清洗、处理后的结果（效果）评估：如洁净度（cleanliness），均匀性（homogeneity），和表面能改变幅度等；

·    液/流-体系的表面/界面张力：包括静、动态表/界面张力的测量；

·    表/界面张力以及表面活性成分含量的现场、在线、实时监测；

·    表面活性物质（如表面活性剂）临界胶团溶度（CMC）的测量：包括全自动CMC测量，全自动有关配方的筛选和优化；

·    表面活性物质在界面的吸附、排列、取向、松弛等现象的研究；

·    液体界面的粘弹性和稳定性：如乳状液／泡沫等体系的稳定性研究等等各种与液/流/固-体系相关的界面现象和过程的测量和分析等。

主要技术参数 Technical Data

接触角测量：

· 范围：0 ～ 180°

· 精度：< 0.1°

· 分辨率：0.01°

可测最大样品尺寸：

· 12寸以内

· 厚度20mm

仪器尺寸和重量：

· 460mm (L) x 200mm (W) x 450mm (H), 11KG
