科众精密-接触角测量仪测试 AF 防指纹膜的水滴角度，AF 镀膜产品

AF 镀膜产品特性，高透防指纹 AF 膜，简称 AF 膜，既能有效防指纹防油防灰尘，

又具有非常高的透光率，没有磨砂膜那种雾面的感觉

要求产品具备耐磨性。

1、防止指纹及油污不容易粘附的情况。

2、优异的光学性能，不改变产品原有的纹路。

3、表面顺滑，不易刮花。

AF 镀膜产品的应用领域：

手机，平板电脑，电视要， LED 玻璃显示屏。

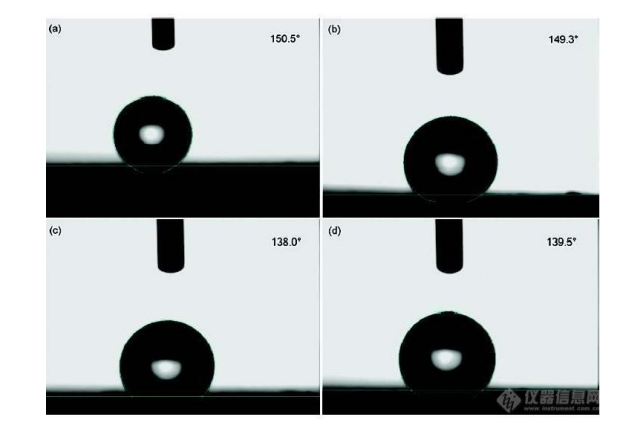

通过接触角测量仪对 AF 产品性能测试：

水接触角＞110 度

油酸接触角 ＞74 度

玻璃盖板水滴角均匀性保证在 1 度以内的偏差。

塑料薄膜、片材因其质轻、透明、耐用等优点，被广泛应用于玻璃和显示屏行业。油墨印刷和涂料涂覆时，一般都要求油墨和涂料对基材产生良好的浸润性，从科学原理分析就是油墨和涂料的表面能要小于基材的表面能。塑料基材（聚烯烃类PP、PE、PS、PVC 等）的表面能较低，只有 30 mN/m 左右。在实际生产中，印刷和涂覆时基材表面能的要求至少要达到 38 mN/m 以上。接触角达到 115 度以上。

节能环保材料的开发也日益得到重视，代表者之一水性环保涂料的应用领域不断扩大，水作为水性涂料的主要溶剂，其表面能很高（一般都超过 70 mN/m），接触角 120 度以上。因此，水性涂料对塑料基材的表面的润湿与附着测试显得尤其重要。要解决水性涂料的应用，需要解决的就是涂料对塑料基材的润湿问题。其中的解决问题方法之一就是通过接触角测量仪的测试，量化水滴角度，设法降低水性涂料的高表面能或提高基材的表面能。测量两种材料接触界面的接触角，根据角度的大小，可以更加直接地分析涂料和基材表面的亲水性和疏水性能，从而间接反映表面能的大小。

接触角测量在为相关企业 高校研究所和检测行业提供一种快捷简便、准确高效的接触角测定国家方法标准。

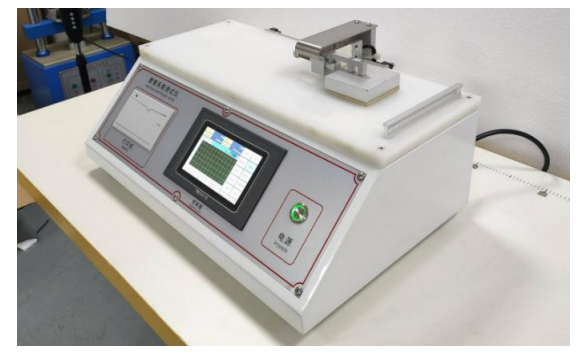

耐摩擦测试：测试条件 ：使用 0000#钢丝绒，1KG 压力，接触面积 10mm*10mm，摩擦速度 30 次/分钟，摩擦行程 40mm，摩擦次数 3000 次。
